研究背景

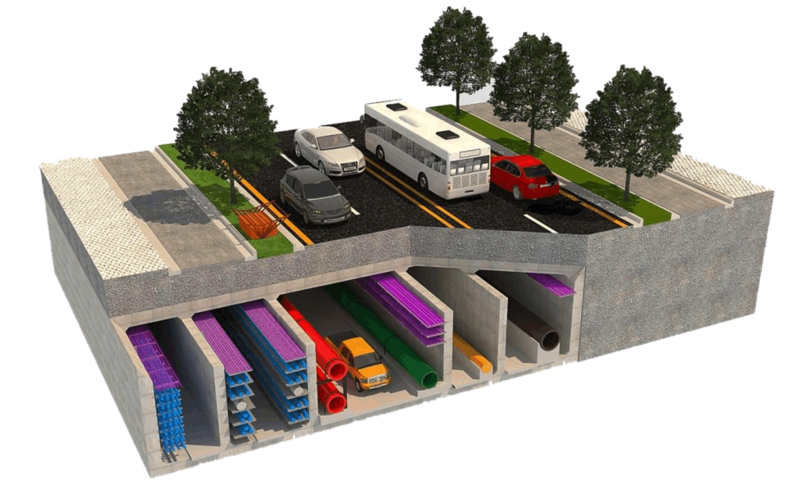

我国正处在城镇化快速发展时期，地下基础设施建设滞后。作为承担城市地下用于集中敷设电力、通信、广播电视、给水、排水、热力、燃气等市政管线的公共隧道。推进城市地下综合管廊建设，统筹各类市政管线规划、建设和管理，解决反复开挖路面、架空线网密集、管线事故频发等问题，有利于保障城市安全、完善城市功能、美化城市景观、促进城市集约高效和转型发展，有利于提高城市综合承载能力和城镇化发展质量，有利于增加公共产品有效投资、拉动社会资本投入、打造经济发展新动力。

国家相继出台相关政策文件

《国务院关于加强城市基础设施建设的意见》（国发〔2013〕36号）；

《国务院办公厅关于加强城市地下管线建设管理的指导意见》（国办发〔2014〕27号）；

《国务院办公厅关于推进城市地下综合管廊建设的指导意见》国办发[2015]61号；

综合管廊作为城市及工业企业电、水、气、通信的输送通道，承担连接各处的供电、供水、供气及通信等功能，是火灾防控中的重中之重。一旦管廊发生火灾，如果不能及早发现并采取主动控制措施，大火蔓延到其他区域，不仅经济损失巨大，甚至会导致国民生产生活停摆，造成严重后果。因此，预防和控制管廊火灾意义重大。

国务院指导意见提出：地下综合管廊应配套建设消防、供电、照明、通风、给排水、视频、标识、安全与报警、智能管理等附属设施，提高智能化监控管理水平，确保管廊安全运行。

管廊火灾分析及解决方案

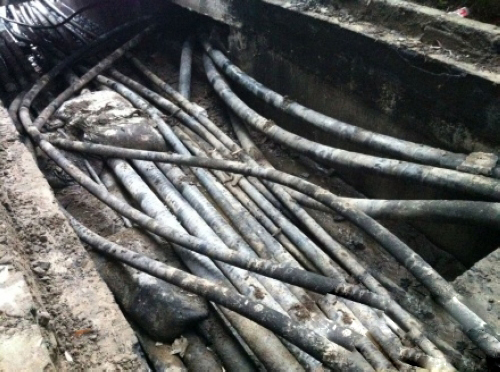

管廊设施火灾发生后，其产生的经济损失主要为电力线缆、通信线缆及其他相关线缆及设施设备、周边环境过火造成的损失如临近建筑物、林木等，一旦过火，经济损失即已经造成，无法挽回。

管廊敷设电缆其覆盖区域面积大，一旦失火后将会造成相关地区停电，部分则由于故障造成整个供电系统的崩溃，造成巨大经济损失。管廊内敷设的数据、通信线缆因火灾将造成区域通信故障。电力、通信故障给国民生产生活造成巨大影响。

管廊专用产品设计定位主要如下

（1）环境适应：装置应具备地下管廊环境适应性，防潮、耐腐蚀、耐高低温、电磁兼容性；

（2）产品效能：电气火灾发展迅速且极易蔓延，针对E类火灾应快速高效灭火；

（3）保护全面：地下管廊线缆具有遮蔽性，因此灭火剂必须全淹没作用于防区整体空间；

（4）体积：体积应尽可能小，不占用过多空间，以适合管廊内悬挂安装；

（5）重量：在保证有效灭火药剂量的前提下重量尽可能轻；

（6）结构：结构不宜复杂，预留安装支架孔位；

（7）外观：圆形盘状设计，喷口为360度环形喷口，颜色鲜明，以消防红色为主体；

（8）启动方式：支持无源条件下自动启动和有源条件下的人工或系统电启动；

（9）安装维护：无需设置复杂管网，安装简单灵活，维护便利；

（10）灭火时间：灭火药剂可在20s内释放完毕，高效快速灭火；

（11）信号反馈：产品具备系统反馈功能，提供常闭/常开信号；

（12）系统兼容：可接入消防控制系统，通过系统自动探测启动装置灭火；

（13）使用寿命：可靠性高，使用寿命周期长；

灭火介质选择

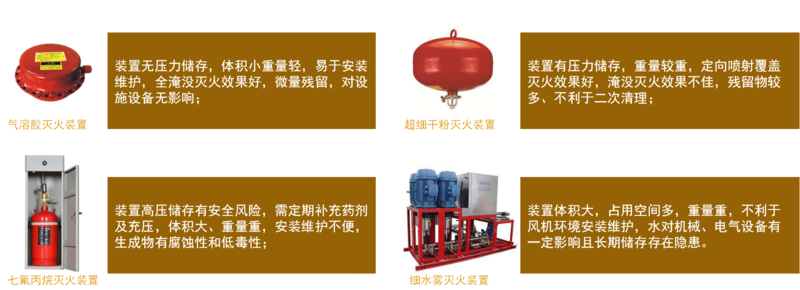

管廊保护区域为无人或少人值守密闭空间，起火源头主要为电火及固态材料火灾，为了便于清理及对电气无二次伤害，灭火介质可从热气溶胶、超细干粉、七氟丙烷、细水雾进行选择。相比气体带压力储存存在安全风险、需定期补充压力补充药剂；细水雾体积和重量不便于电力设备使用，以及超细干粉淹没效果不理想和残留物较多难以清理的问题，采用无压力储存无需补充药剂，淹没效果更好及残留微量的热气溶胶灭火剂是优选。

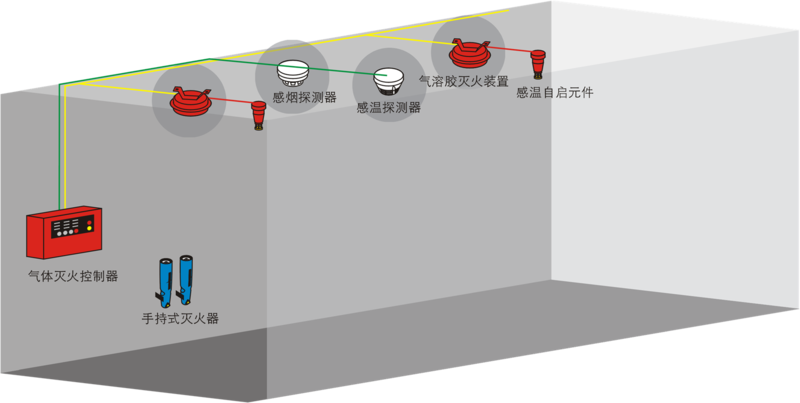

管廊消防系统单防火分区构架

火情探测：通过感温线缆、感烟探测器、感温探测器、红外、紫外探测器、极早期吸入式探测器等方式探测火情。

启动方式：如供电故障，通过机械感温自启动装置无源启动；供电正常情况下，通过探测装置探测火情，消防控制器报警并控制装置灭火；或人工直接控制消防手动开关启动装置灭火。

灭火装置：火敌100装置、火敌50和火敌MQB/S100便携手持式灭火装置。

应急灭火：管廊内部设置火敌MQB/S100便携手持式气溶胶灭火器，便于在人员巡检或临时维护施工时应对处理突发火情。

应用实例

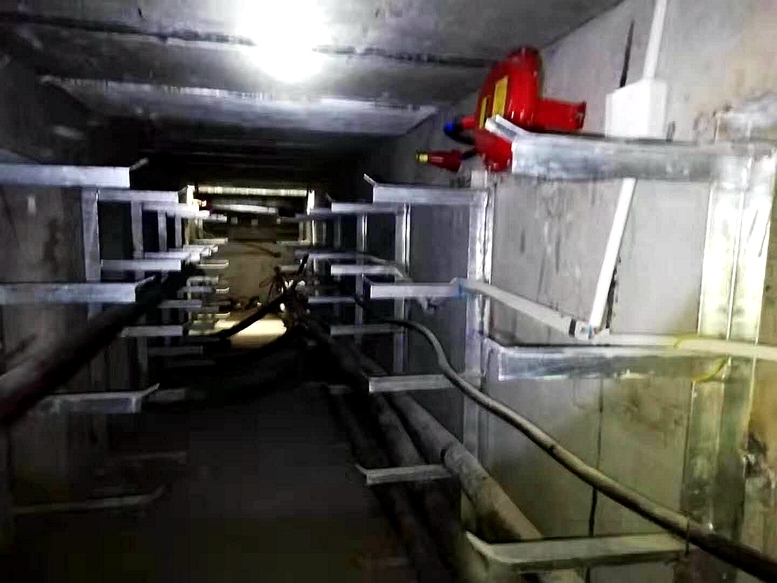

内蒙某地下电缆管廊
